Ham Radio Deluxe & Digital Master Connect pour Yaesu FTDX 3000.
Configurer le FTDX-3000 pour le fonctionnement en modes HRD Digital à l’aide de la connexion USB et de la carte son intégrée à la radio.
Digital Master, anciennement « DM-780 », est le logiciel de communication numérique polyvalent pour radioamateurs,
intégré à la suite Ham Radio Deluxe®. Il s'agit d'un logiciel de communication numérique pour radioamateurs, principalement utilisé en HF.
Digital Master utilise l’interface de la carte son et la connexion radio de votre ordinateur pour offrir une large gamme d’options de communication à l’opérateur radio amateur.
Digital Master est capable de gérer une large gamme de modes numériques, notamment CW, RTTY, SSTV, PSK31, MT-63, etc.
Pour les passionnés de CW, Digital Master s'interface avec le célèbre WinKeyer K1EL. Les modulations par déplacement de fréquence (FSK) et AFSK (Audio Frequency Shift Keying) sont disponibles pour le fonctionnement RTTY.
Vous pouvez rester au courant de l'action avec SuperSweeper de Digital Master, vous permettant de copier jusqu'à 40 QSO à la fois en CW, RTTY ou PSK.
Une fois le QSO terminé, Digital Master s'interface directement avec Logbook pour enregistrer le contact.
Chargez le logiciel Digital Master 780.

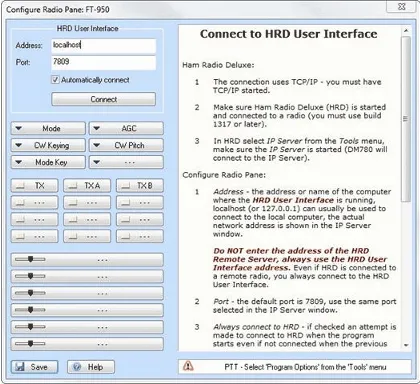

Cliquer sur "VIEW" dans le menu principal et sélectionner "Volet Radio" dans les options du menu.
vous verrez d'abord les informations de l'interface utilisateur HRD. Assurez-vous qu’il affiche une "adresse" de "localhost" et un port de "7809". Assurez-vous que la case à cocher pour se connecter automatiquement est cochée, puis cliquez sur le bouton "Connecter".
Il DOIT y avoir au moins un bouton "TX" configuré pour que le DM780 puisse saisir votre radio à partir des modes numériques.

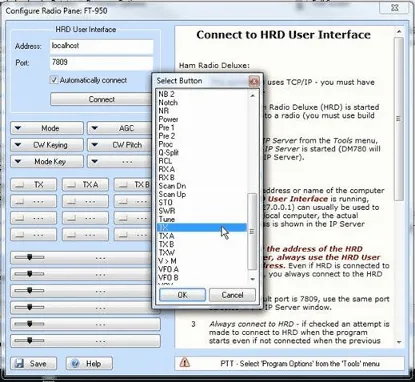

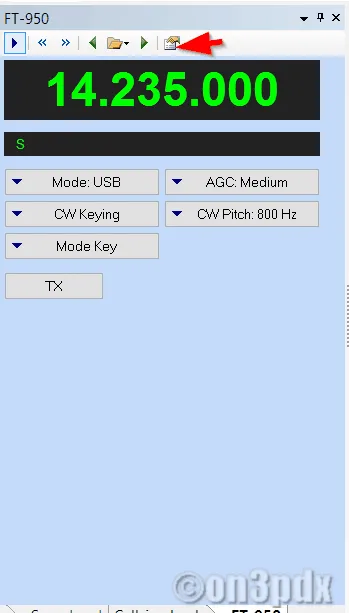

Notre prochaine étape consiste donc à placer notre curseur sur le bouton "TX"
et à cliquer avec le bouton gauche de la souris. Cela ouvrira l’écran des options des boutons, comme indiqué ci-dessous.
sélectionnez et mettez "TX" en surbrillance comme indiqué ci-dessus,
puis cliquez sur le bouton "OK" en bas du menu du bouton de sélection.
Cela active le bouton TX dans le volet Radio.
Il ne vous reste plus qu'à cliquer sur le bouton "SAVE" situé en bas de la fenêtre de configuration pour revenir à la fenêtre principale du DM780.

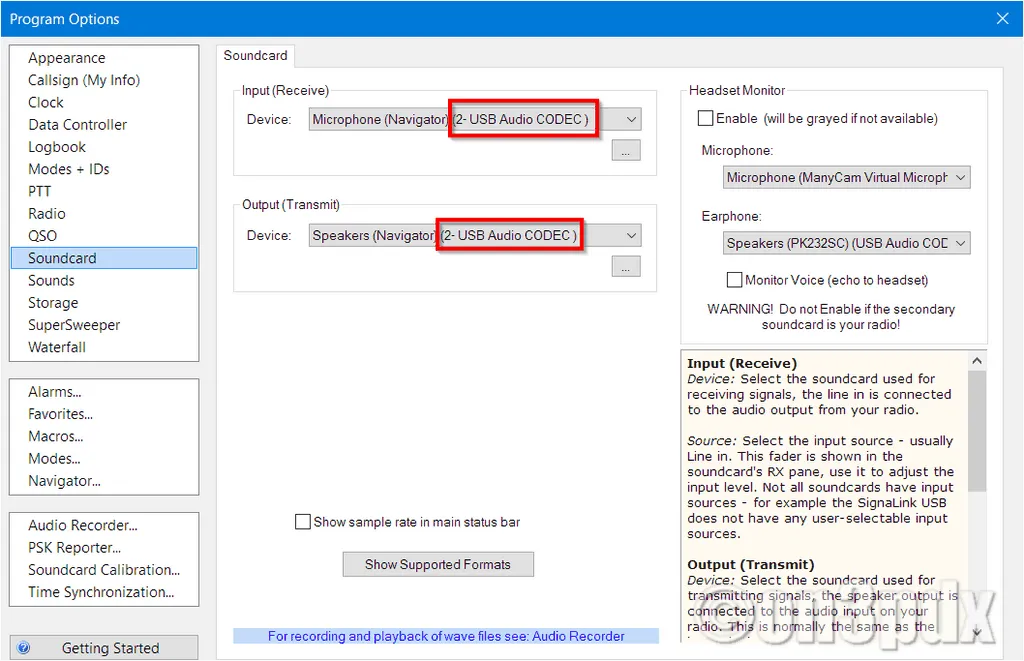

Ensuite, nous devons configurer la carte son. Dans la barre d’outils DM-780, cliquez sur l’icône "Options du programme". Une fois dans la boîte de dialogue Options du programme, sélectionnez "Carte son" dans les éléments de menu de gauche.
Bien que les options puissent sembler quelque peu différentes dans votre installation, il est important de sélectionner les options pour le périphérique de transmission et de réception contenant les mots (USB Audio Codec), comme indiqué dans l'image ci-dessus.
Ensuite,

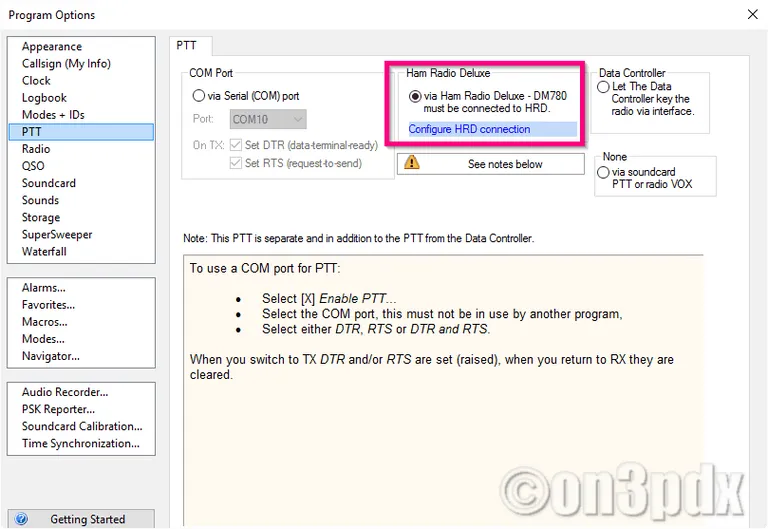

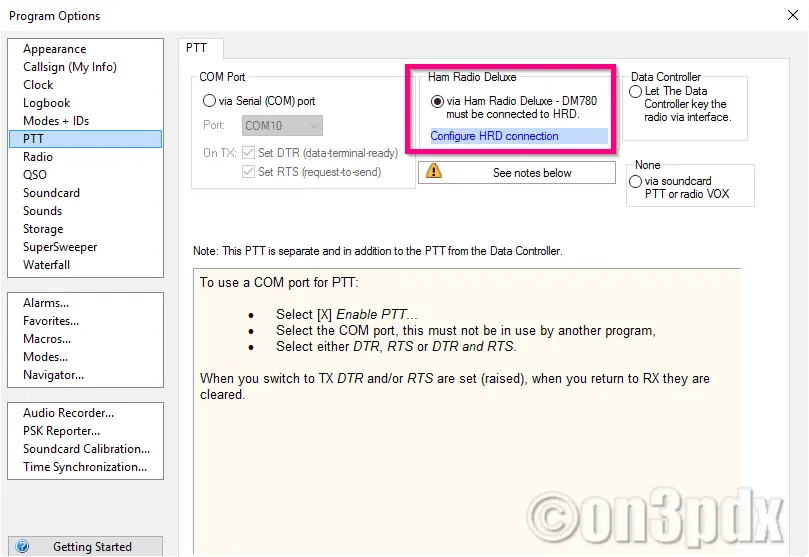

sélectionnez l'option PTT dans le menu de gauche et réglez la sélection PTT sur "via Ham Radio Deluxe",
comme indiqué dans l'image ci-dessous.

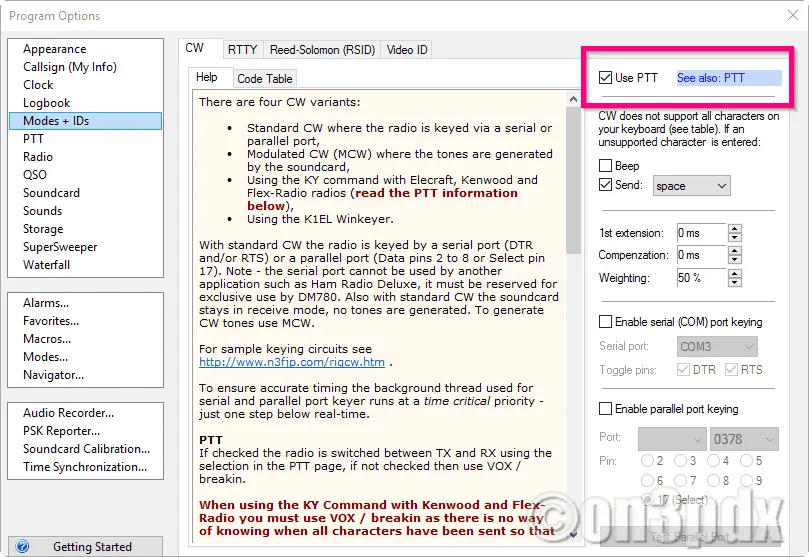

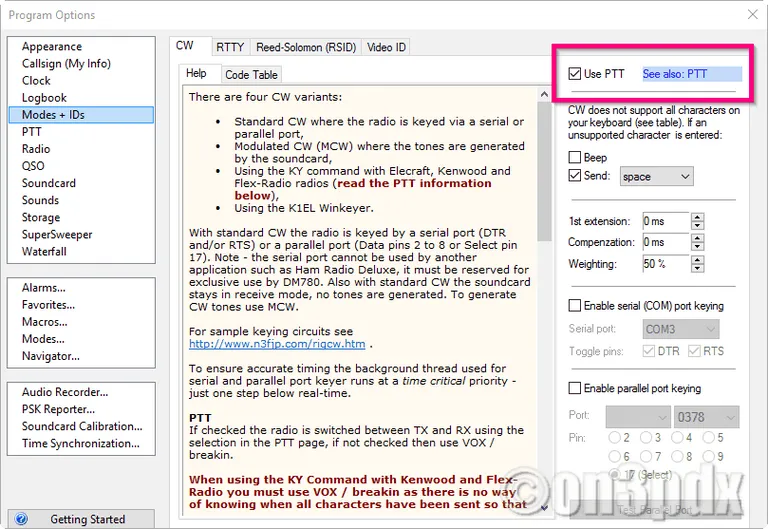

Cliquez sur "Modes + ID dans le menu de gauche.
Cochez la case" utiliser PTT "comme indiqué ci-dessous. Ce réglage est requis si vous êtes connecté à la radio via un câble USB et si vous envisagez de l'utiliser.
le mode CW.
Maintenant le mode de votre radio sur "Mode: DATA USB".
Ce réglage est utilisé pour TOUS les modes numériques utilisés avec le programme DM-780.
REMARQUE:
Lorsque vous utilisez RTTY ou CW,
vous devez laisser la radio EXACTEMENT comme ci-dessus et sélectionner UNIQUEMENT le mode "RTTY (AFSK)" pour RTTY.
Lorsque vous essayez de travailler en mode CW,
vous devez sélectionner le mode "CW (SSB)" dans le DM. -780 sélections de modes.
Les sélections autres que RTTY (AFSK) et CW (SSB) ne fonctionneront
pas si vous essayez d'utiliser ces modes lorsque vous vous connectez au FTDX3000 via la connexion USB.
Trucs & Astuces pour configurer Yaesu FT DX3000 FT8, HRD....
Hamradiodeluxe Connect.
Voici les informations de configuration du FTDX-3000 pour que tout fonctionne correctement à l’aide du port USB de la radio et de sa carte son USB interne.
Menu 019 R KEYER TYPE to ELECKEY
Menu 037 Menu CAT SELECT to USB
Menu 038 CAT RATE à 38400bps
Menu 040 CAT RTS to ENABLE
Menu 065 KEYING PC en DTR
Menu 075 DATA IN SELECT USB
Menu 076 MIC GAIN to MCVR - Permet d'utiliser la commande de gain du micro pour régler le niveau d’entrée des données.
Menu 077 DATA OUT LEVEL à 1 - la sortie audio USB est élevée d'origine (niveau très élevé).
Menu 093 RTTY SHIFT PORT / USB
Menu 096 RTTY OUT LEVEL to 1 vu les niveaux de sortie audio très élevés de la carte son USB.
Tout les autres paramètres restent par défaut.

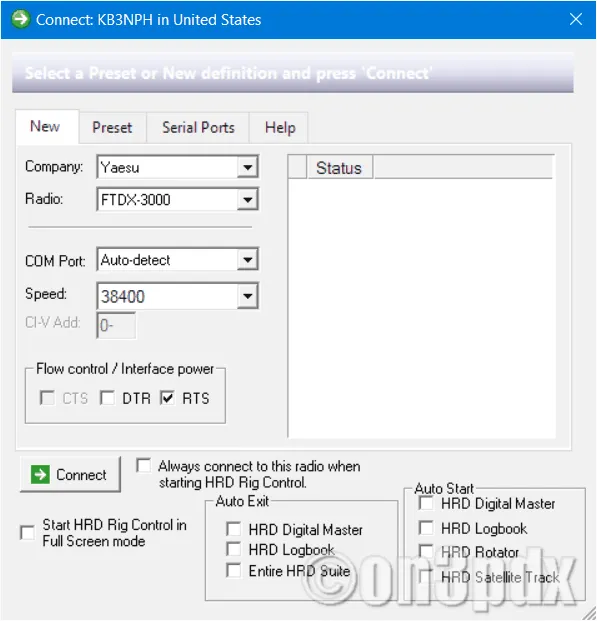

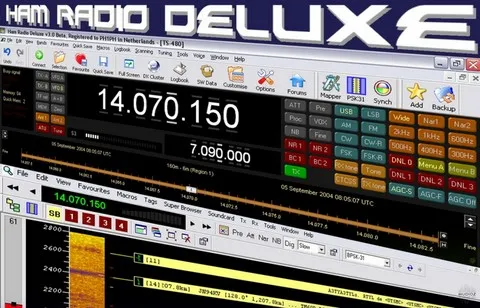

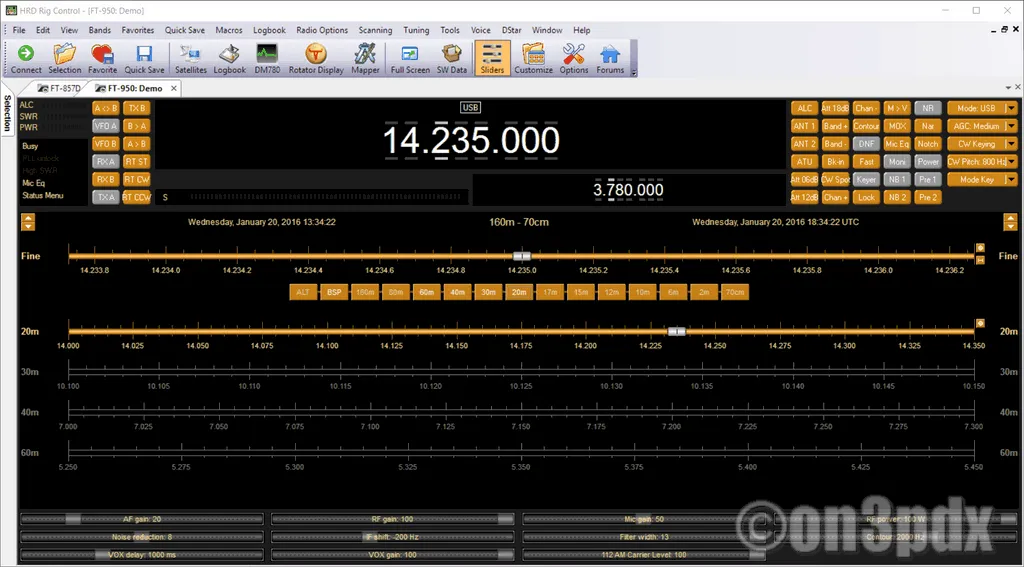

Une fois l'écran de connexion configuré comme ci-dessus, cliquez sur le bouton "Connecter". Vous verrez une activité dans la fenêtre "statut" pendant que HRD vérifie les ports et la vitesse de communication de chaque port de votre ordinateur jusqu'à ce qu'il localise votre radio. Une fois la radio localisée, HRD affichera un écran de contrôle de l’appareil similaire à celui illustré ci-dessous.
Merci à HRD pour ces infos....
Yaesu FTDX 3000 - FT8 Avec WSJT-x et HRD6

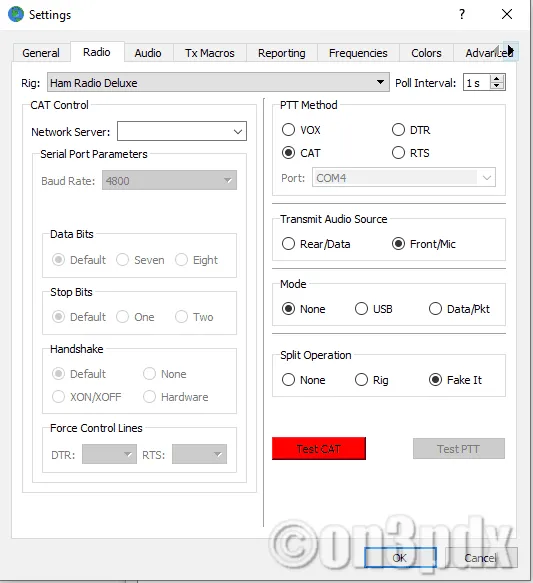

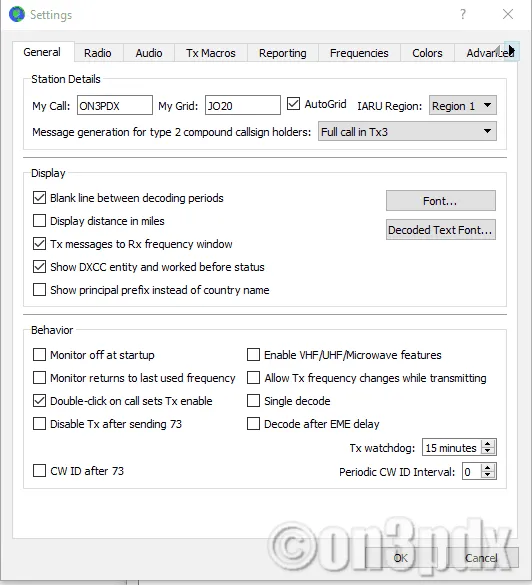

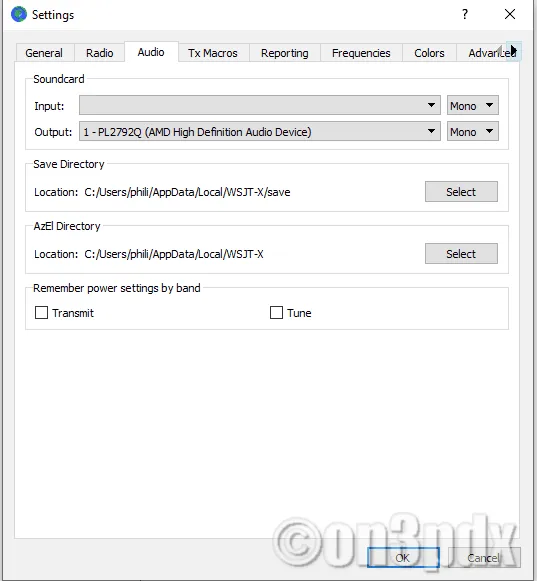

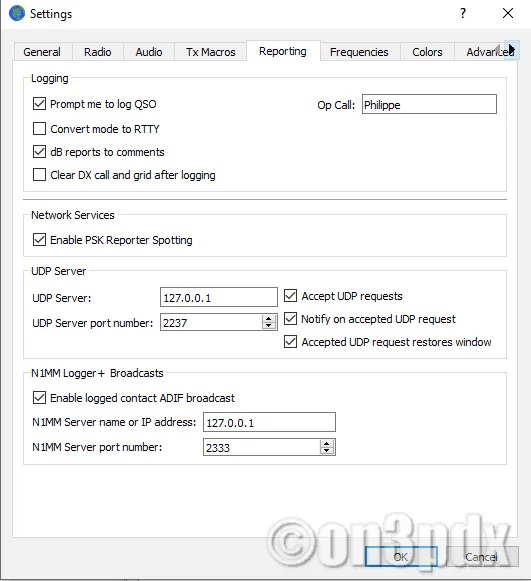

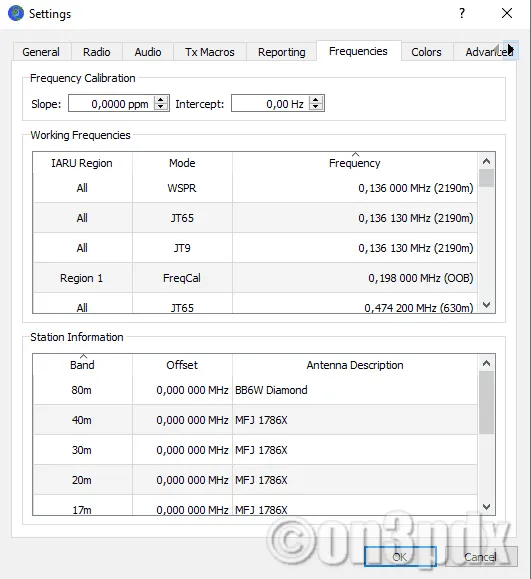

Voici les différents écrans de configuration pour une utilisation fonctionnelle avec HamRadioDeluxe 6.
Passons en revues les différents onglets...
Si vous suivez cette configuration,
vous aurez accès au mode FT8 ,
avec le reporting de votre Logbook dans HRD6 automatiquement,
Assurez-vous que vous utilisez la dernière version de WSJT-X, c'est V1.9 ,vous pouvez le télécharger ici .
WSJT-X en Francais
